[PADS] PCB에 부품 Value 값 넣는 방법｜OrCAD Logic 연동

orcad에서 asc 받아서 올리는 방법이 있는데, 이건 아직 써본 기억이 없어서,

orcad에서 logic으로 넘겨온 회로도로 value값 넣는 방법을 알려드려보겠습니다.

일단 orcad에서 logic으로 회로도 넘긴 logic파일을 열어줍니다.(pads 연동해서 볼때 사용하는 회로도를 일컫음)

Logic 회로도에서 Tools에 들어가 Options(단축키 ctrl+enter)에 들어갑니다.

Tip. Options은 pads에서 동일하게 단축키 적용되니 외워두는게 좋아요!

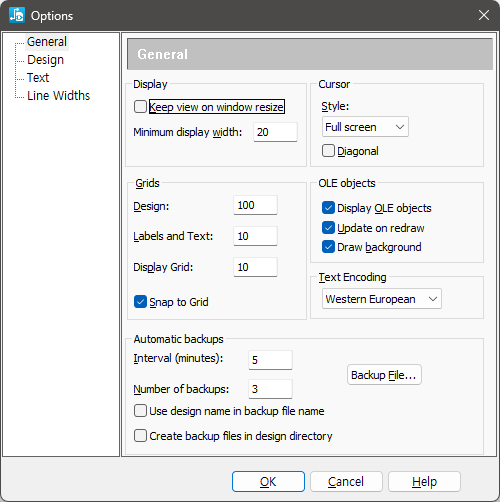

옵션창에서 Text Encoding을 현재 창과 같이 Western European으로 바꿔주고, 엔터하고 옵션창을 빠져나옵니다.

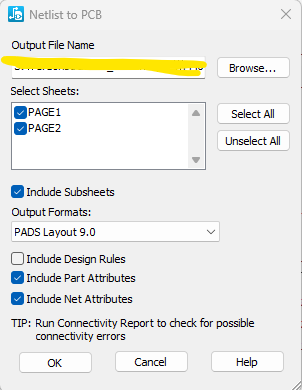

두번째로 Tools에서 Netlist to PCB로 들어갑니다.

저 상태로 맨 위에 Output File Name에 경로 확인하고, ok 누르고 빠져나옵니다.



하단의 Output Window에 .asc 생성된 것을 확인하시면 됩니다.

그리고, 경로에 들어가셔서 만들어진 .asc를 찾아서 메모장으로 열어줍니다.

*REMARK* (대충 이름 버전)
*REMART*

*PART*부터
(중간생략 NET)까지 잡아서 삭제.

*MISC* <<-여기부터는 냅두고, 저장합니다.

그리고 내가 value값을 넣을 PADS 파일에서 import 현재파일 .asc를 찾아서 불러옵니다.

부품하나 잡아서 부품에 value값 잘 들어갔는지 확인하시면 됩니다.

value값 넣는 방법입니다!
