fill width is too large for accurate pad fills.(fill width=0.254, pad width=0.3)
정확한 패드 채우기에는 채우기 너비가 너무 큽니다.(채우기 너비=0.254, 패드 너비=0.3)
이렇게 말해도 대충 뭐라고 하는지 선뜻 모릅니다.
일단 해결 방법은 저 크기보다 작아야 한다는 점입니다.
우리가 일반적으로 거버만들때 식으로 들어가서

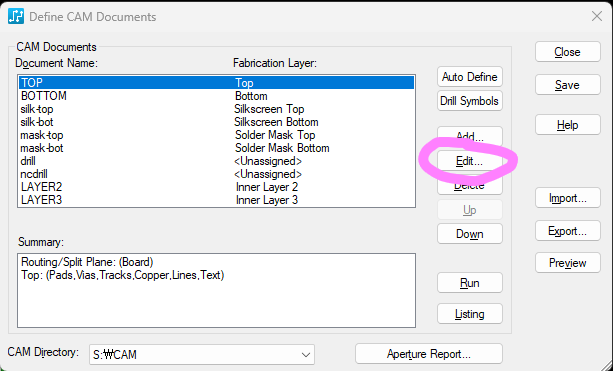

1. 하나의 layer를 선택해 주고, Edit...를 누릅니다.

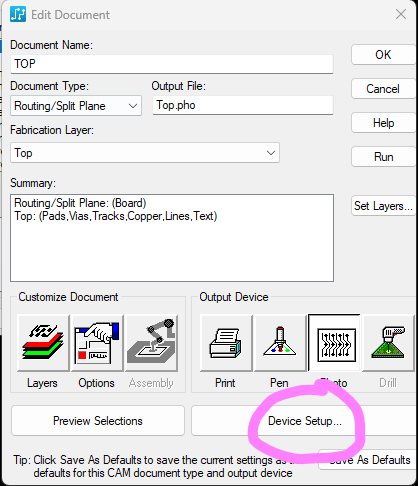

2. Device Setup...을 들어갑니다.

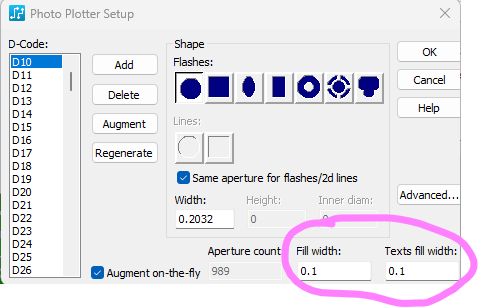

3. 하단의 Fill Width와 Texts fill width를 0.1로 변경해줍니다.

해당 되는 에러가 없어지는 것을 확인 할 수 있습니다!
