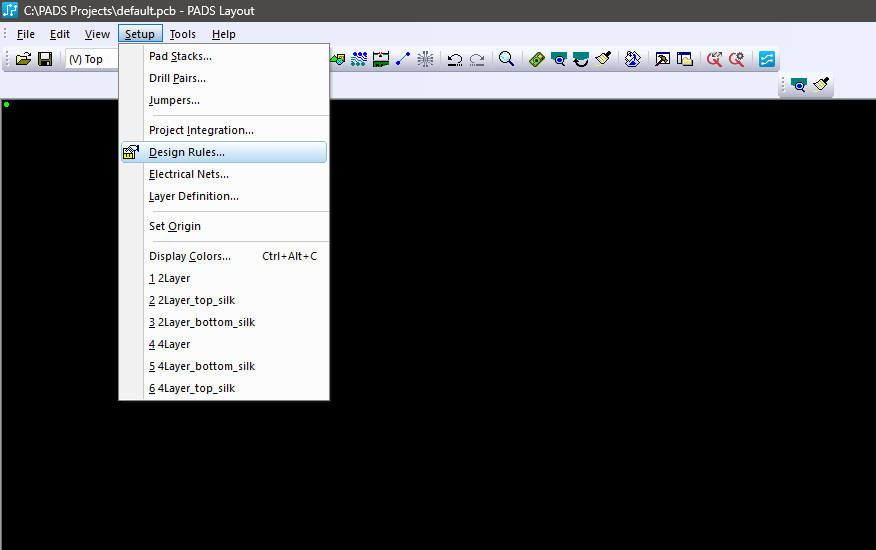

1. 일단 Setup - Design Rules...에 들어간다.

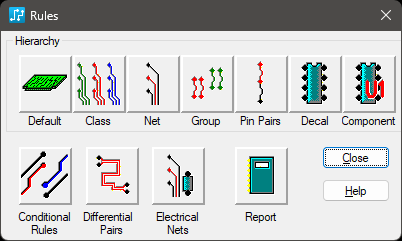

2. Rules 눌러서 들어가면, 위에부터 아래까지 쭉, Differential Pairs 라인을 찾아 들어간다.

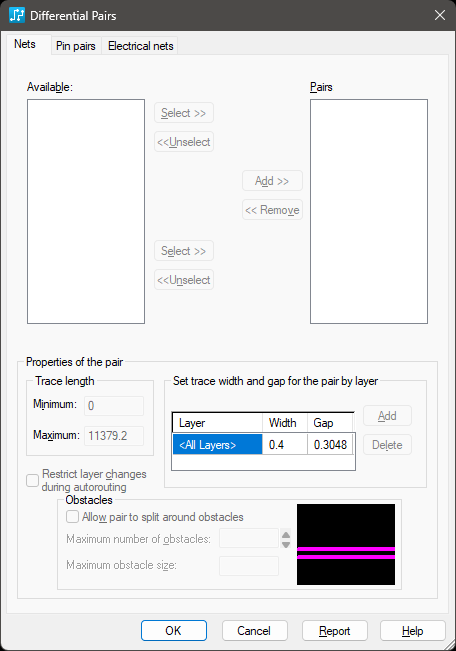

3. 현재는 그냥 창만 킨 상태라, 따로 없지만 따로 회로에서 보는 페어라인에 대해 PCB 스택업에 따른 보정값을 올려서 설정해주고, 나온다.(회로도에 나와있는 임피던스 값을 확인하여, PCB업체에 STACK UP 자료를 받아서 설정하면된다.)

4. Tools - pads Router에 들어가서 페어라인 작업하면 끝.
(참고로 이것또한 옵션기능이라 추가로 돈주지 않은 툴은 사용하지 못하는 것으로 알고 있다.)
