[PADS] 3D 매핑 원인 찾음..!

기본중에 기본을 놓친 것 같아서, 써놔야 할 것 같다...

경로는 무엇이 되었든 이왕이면 영문표기를 해놓는 것을 놓치면 안될 것 같다.
(에러가 제일 많이 생기는 부분이기도 한데, 매번 신경안쓰다가 경로가 갑자기 번뜩 생각나서 고치고 바로 해결 됐다.)

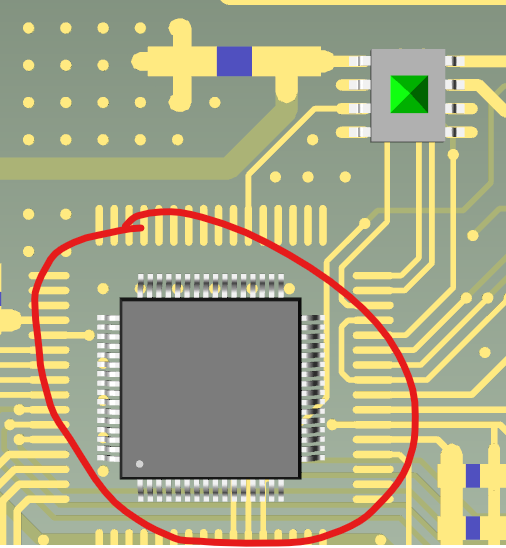

위에 있는 8핀짜리 IC는 잘 들어온 것 같은데, 아래있는 IC 녀석이 size가 잘 안맞는다.

샘플 작업(인두 납땜)도 했었던 보드라서 라이브러리를 다시 찾아봐야 할 것 같다.

그래도 하나 해결된 것 같아서 기쁘다.

나머지도 하나씩 다 올려놔야지.



1. 내가 3D할 PCB 보드를 띄운다.

2. 키보드의 숫자 3번을 누르면 오른쪽에 창에 하나 더 뜬다.

3. 왼쪽의 PCB 파일에서 부품 선택. 오른쪽 3D화면에서 두 번째 import part Model을 클릭한다.

그리고 우리가 여태 저장해온 3D step 파일을 불러온다. 바로 들어오는 것을 확인 할 수 있다.

정말 간단한데 이걸 내가 놓쳤다.

경로에 한글 없애는 것 꼭 확인 바란다!
