라이브러리 작성 Tip_part.1- TLI4971 라이브러리

보통 필요한 데이터시트는 구글검색으로 PDF가 뜨는 위주로해서,

Mouser, element14, digi-key에 검색해서 나오는
datasheet를 신뢰하는 하는 편이 좋다.

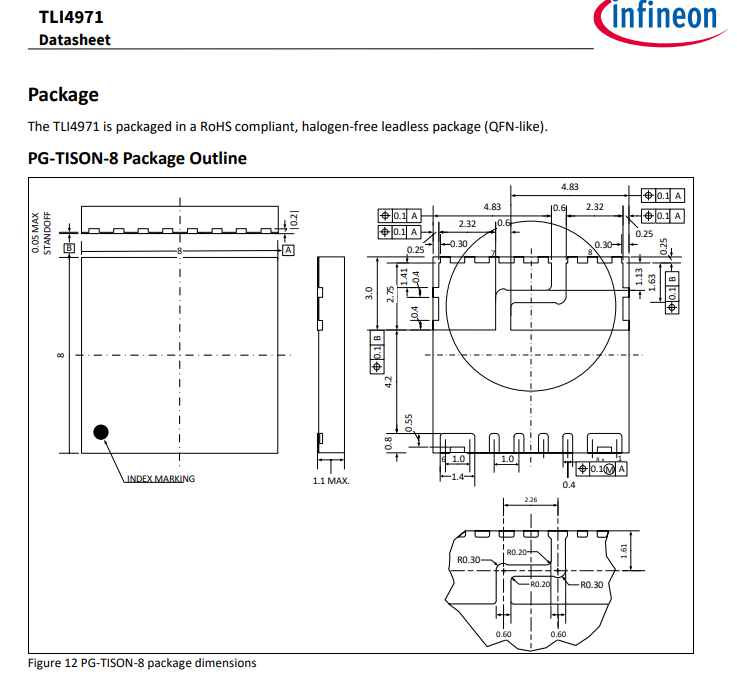

데이터시트의 마지막 부근에 패키지를 확인하여
라이브러리 작성을 하는데

아래 예시로 가져온 datasheet는 IC는 AC/DC 전류 측정 중 하나이다.

패키지는 조금 까다롭기도하고,
보기에도 벌써 어려워 보인다.

라이브러리 작업하면서 만들어 놓은 것이 있는데,
지금 현재 가지고 있는 라이브러리가 없으므로,
다음에 그림자료 첨부해야 될 듯 하다.
(한번 만드는데 시간이 많이 잡아먹어서 패쓰...)

PADS로 작업된 라이브러리 다운로드 가능하게 첨부해두었음!!
필요시 다운받아서 사용하시면 됩니다.

TISON8-TLI4971.d

0.00MB

TISON8-TLI4971.p

0.00MB



Origin 잡아주고, 아래의 패키지 기준으로 작업하게 된다.
 현재 패키지는 아래 만들어놓은 그림처럼 실제 IC의 방향에 참고하게 된다.

데이터시트의 아랫 부근에 있는 실제  size를 그림파일로 만들어 놓은 것이니,
우리는 이것을 보고, 그리게 된다.

가끔 그리기 힘들게 만들어 놓은 datasheet들이 있는데,
그런건 패키지타입 확인해서, 검색해서 만들면 조금 수월해진다.

요새는 라이브러리도 도면에 첨부되어 있는 것이 많아서,
같은 프로그램의 라이브러리로 저장해서 사용하면 유용하다.
(혹시라도 필요하신 분들을 위해 링크첨부..)

패키지 라이브러리
검색 및 다운로드 https://www.ultralibrarian.com/

Free Online PCB CAD Library | Ultra Librarian



위에 올려놓은 IC는 만들어보면 나머지 부품들은 쉽게 만들지 않을까 싶다.
다음에 더 어려운 부품으로 가져와야겠다.

내용 수정있었음!!
라이브러리 다운로드 추가.
