라이브러리 저장 Tip_part.2- TLI4971 라이브러리

part.1에서  라이브러리를 다운로드 할 수 있게
오늘 다시 수정해 올려놨다.

그리고,

다운로드 받고 사용하지 못하면 의미가 없어지니,
사용하기 위해 라이브러리 매니저 창을켠다.



Dacals - import- 라이브러리.d





열기로 가져오면,
라이브러리가 저장된 것을 볼 수 있다.
(사실 .d만 있으면 parts에서 Edit해서 추가하는 방법도있다. 아래에도 글 추가해놨음)





두번째로는 Parts-Import





그런데 문제가 생긴것을 확인 할 수 있었다.
같은 이름으로 안올려 놨었다.
수정해서 사용하거나, 아니면 아래의 방법으로 사용하면 될 것 같다.





Parts-Edit...를 누르면 창이 뜨는데,
Filter에 검색하고, 검색된 라이브러리를  Assign해주고,

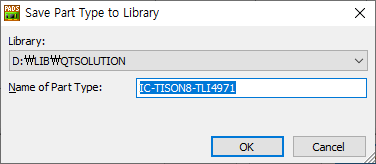

Save As를 눌러서 저장.

이렇게 저장하고나서,
라이브러리를 검색해본다.



제대로 잘 들어오는 것을 확인하였다.
(실물도 있는데, 이것도 기회되면 넣는걸로..
막상 글쓸때만 생각나버리는 나란 사람...)
